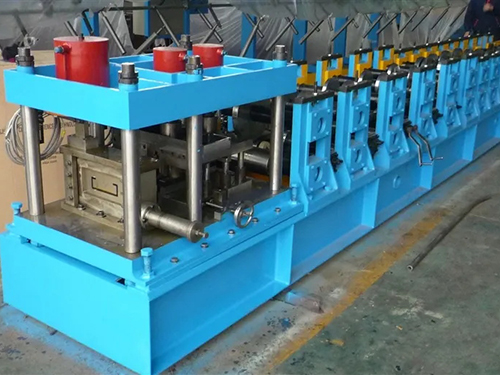

山西异型C/M型钢一体机

异型 C/M 型钢一体机是一种用于生产异型 C 型钢和 M 型钢的效果设备，以下是其相关介绍：

结构特点

多功能成型机构：集合了 C 型钢和 M 型钢的成型功能，通过多组轧辊对钢带进行逐步辊压，可将钢带加工成 C 型钢和 M 型钢的特定形状。轧辊通常采用优良钢材制成，经过特别的热处理工艺，具有较高的硬度和性能，能够保护长时间稳定生产。

速度适宜换型装置：为了实现 C 型钢和 M 型钢之间的速度适宜切换生产，设备配备了速度适宜换型装置。这种装置可以在较短的时间内完成轧辊、模具等相关部件的换或调整，减少了生产准备时间，提高了设备的利用率。例如，一些优良的异型 C/M 型钢一体机可以在几分钟内完成换型，实现从 C 型钢生产到 M 型钢生产的转换。

精度适宜定位与冲孔装置：配有精度适宜的定位系统和冲孔装置，能够在 C 型钢和 M 型钢上准确地冲出各种规格和位置的孔。冲孔装置采用液压或气动驱动，冲头和模具的精度好，可保护冲孔的质量和一致性。定位系统则通过传感器和控制系统实现对钢带位置的准确测量和控制，确认孔的位置精度在允许范围内。

自动化控制系统：采用优良的 PLC 控制系统，操作人员可以通过触摸屏轻松设定各种生产参数，如钢带进给速度、成型速度、冲孔位置、数量和间距等。控制系统能够根据设定的参数自动控制设备的各个部件协同工作，实现从钢带进料、成型、冲孔到切断等整个生产过程的自动化，减少了人工干预，提高了生产效率和产品质量。

工作原理

送料：金属卷材放置在放料架上，通过开卷机将卷材展开，经过导向装置和校平装置，使钢带达到平整且符合生产要求的状态，然后被输送至成型主机。

成型：在成型主机中，钢带经过多组轧辊的逐步辊压。对于 C 型钢成型，轧辊按照 C 型钢的截面形状和尺寸对钢带进行弯曲和成型；对于 M 型钢成型，轧辊则根据 M 型钢的特定形状进行相应的加工。在成型过程中，轧辊通过电机驱动，以确定的速度和压力对钢带进行连续轧制，使钢带逐渐形成所需的型钢形状。

冲孔：经过成型后的型钢进入冲孔区域，冲孔装置根据预设的程序和参数，在型钢上冲出各种孔。定位系统会准确控制型钢的位置，确认冲孔的准确性。冲孔过程通常是通过冲头在模具的作用下速度适宜冲击型钢，完成冲孔作业。

切断：完成冲孔后的型钢根据设定的长度要求，由切断装置进行定长切断。切断装置可以采用液压剪板机或飞锯等方式，将型钢切割成指定长度的成品。

技术参数

适用钢带厚度：一般在 1.0 - 3.5mm 左右，具体取决于设备的型号和配置。不同厚度的钢带需要调整轧辊的压力和成型参数，以保护型钢的成型质量。

适用钢带宽度：常见的范围在 100 - 350mm 之间，可根据实际生产需求进行定制。较大宽度的钢带可以生产出大的型号的 C 型钢和 M 型钢。

生产速度：根据设备的性能和配置不同，生产速度一般在 5 - 15 米 / 分钟之间。高速型设备的生产速度可较高，但对设备的稳定性和模具的性能要求也较高。

冲孔精度：冲孔位置精度通常可控制在 ±0.5mm 左右，满足大多数建筑和工业应用对型钢冲孔精度的要求。

成型尺寸范围：可生产多种规格的 C 型钢和 M 型钢，例如 C 型钢的截面高度可以在 80 - 300mm 之间，M 型钢的相关尺寸也有相应的规格范围，具体尺寸可根据用户需求进行调整和定制。

应用行业

建筑行业：在钢结构建筑中，异型 C/M 型钢一体机生产的 C 型钢和 M 型钢可用于屋面和墙面的檩条、龙骨等结构部件。C 型钢檩条具有良好的承载能力和稳定性，能够支撑屋面和墙面的重量；M 型钢则可用于一些特别的建筑结构设计，如具有曲线或异形截面的构件，为建筑提供值得信赖的外观和结构性能。

机械制造：可制造设备的框架、支架等结构件。C 型钢和 M 型钢的较和良好的成型性使其能够满足机械制造中对结构件的强度、刚度和精度要求，应用于各类机械设备的制造中。

仓储物流：在仓储货架的生产中，C 型钢和 M 型钢可分别用于制作货架的立柱、横梁和支撑部件。C 型钢立柱具有较高的承载能力，能够承受货架上货物的重量；M 型钢可用于一些特别形状或要求的货架部件，提高货架的整体稳定性和空间利用率。

汽车制造：在汽车制造行业，异型 C/M 型钢一体机生产的型钢可用于汽车车厢的框架、底盘的加强结构等部件。C 型钢和 M 型钢能够在保护汽车结构强度的同时，减轻车身重量，提高汽车的燃油经济性和安然性。
